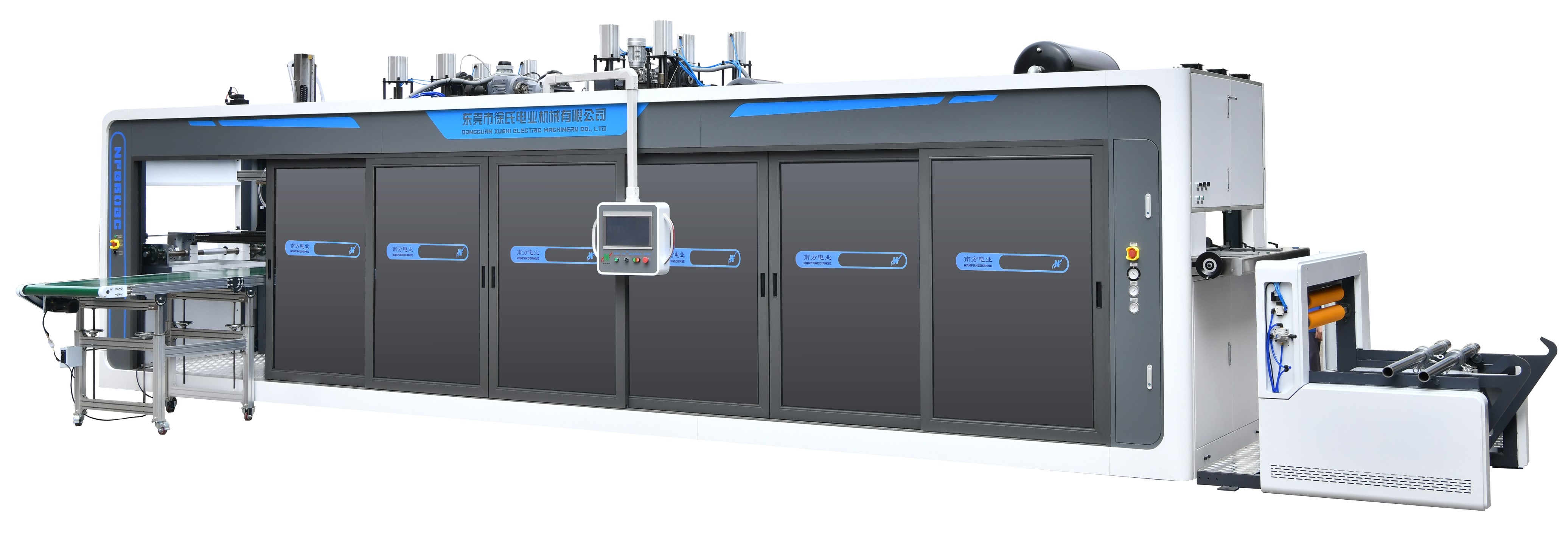

NF860B 工位正负压成型机



规格书

客户:

一、设备:  工位正负压、负压两用热成型机

                                                                       日期:

序号

型号

成型尺寸(MM)

数量

重量

交期

01

NF860B

750X860

1

16.5T



一、概述

本机为三工位塑料正负压热成型机,该系列机器可将各类胶片(PVC、PP、PS、PET,PVC等)通过热压成不同形状的塑胶罩,如玩具、五金、食品、电子、药品、日用品、服装,以及具有立体浮雕图案的塑胶天花板、壁板、饼盒、汽车材料及卫生材料等,形成精美的内衬、外表包装。

二、设备描述

(一)、设备简介

1、吸塑机现场的电源及环境要求

  电源电压:三相五线380V±10% ,50Hz;

  工作环境温度:-10℃~50℃;

  工作环境相对湿度:≤85%(25℃)

  压缩空气压力:0.5Mpa≤X≤0.8 Mpa

  普通自来水

2、设备的工作流程

工艺流程:进料——控温加热——成型——裁断——堆叠——边料收卷

(二)、系统组成:

本设备由上料系统、加热系统、温控系统、成型系统、冷却系统、裁断系统、堆叠系统、电气系统、安全装置等组成。

1、控制系统

人机界面采用15寸彩色触摸屏,功能强大,美观大方,操作简单明了。设置自动操作、手动操作、功能设置、故障显示、设备文档存储等界面,对有普通高速吸塑机操作经验的师父来说,一样操作自如。

2、上料系统

采用双气缸自动上料,负载可达 800 公斤,装有喷硅油装置,方便脱模。

3、发热系统

电炉采用耐热不锈钢或纯铝制作,双电炉三段加热,采用德国进口发热砖,智能模块集成温控系统,自动进行故障诊断,可储存数据1000 组, 垂片自动停机系统,安全方便。电炉可以根据需要进入到成型工位里,大大减少浪费,延长机器寿命,增强机械稳定性.电炉可进入成型工位内,更省料,更好调整.

4、成型冲切系统:

成型冲切工位为五支点连杆结构,伺服电机马达驱动,力度更大,稳定性更强。操控性更好。本系统为本公司特有系统,上下合模行程可调整,正负压、负压一机两用。

5、传动系统:

链轨为铝合金模具拉伸成型,经过热处理加硬,精度高,耐磨。拉片链条为带导柱双排链,磨损系数低,寿命更长。伺服电机拉片,送片精确度。 链轨宽窄由电机调节,方便快捷。

6、冷却系统:

10HP日本大金双机头冷水机,冷却效果好,让模具快速冷却,成型快速完成。

7、真空系统:

大功率真空泵,定制的真空缸容量设计,以及量身定制的真空阀,可瞬间释放强大的真空,让真空自动调整的范围更大,更具灵活性。

8正压系统

大口径正压阀,可以瞬间打开压缩空气,成型瞬间完成, 使产品厚薄均匀,产品更美观大方。

9、安全系统

本机有自动润滑功能,确保工位部件持久耐用;有防垂片防火功能,以防止片材掉到下炉而着火:有安全防入功能,只要进入运行中机器范围,机械自动停止工作;有停机锁屏功能,只要插上工位锁,任何动作不可以工作,安全第一。

10、特有功能

正负压、负压一机两用,大大降低模具成本,对模具要求也大大降低,大大减少机械调整时间,对开机师父的要求也降低;通用大部份厂家的模具,解决了各种厂家机械成型高度不一致,导致模具不通用的弊端;可以当负压一体机用,铜模铝模均可,模具成低,灵活性强,解决了大多数客户因正负压开模贵,而订单数量不多造成机器空置,有单做不出的困境。

四、设备技术标准

本吸塑机为非标设备,暂未申请标准。


五、安装、调试

负责安装调试

六、技术培训

提供机器的免费培训。培训内容包括:安全操作规程,现场操作实践,机器维修保养理论与实践,常见故障分析及排除等,培训为免费培训。

七、验收标准

1.塑料薄膜简易包装

2.设备外观无明显刮痕

3.随机工具、易损件符合一年质保要求

4.技术参数按资料要求检验合格

八、设备随机资料

1.提供设备的使用说明书一份。

2.提供设备的电气原理图一份。

3.随机工具齐全。

4.易损件一套。

九、质量保证及售后服务

1.设备质保期自客户收到机械之日起1年(国外需客户提供差旅费用)。

2.设备在质保期内的非人为损坏的所有配件免费提供,由于使用不当而导致零部件损坏,收取成本费,并协助合理装配和维修,提供免费的维护服务.如需前往维修,由需方提供差旅费用.

3.质保期过后,终身提供及时的、优质的、价格优惠的技术服务和配品配件的供应。

4.因不可抗拒的因素双方免责.(如政治因素,疫情,签证等)
